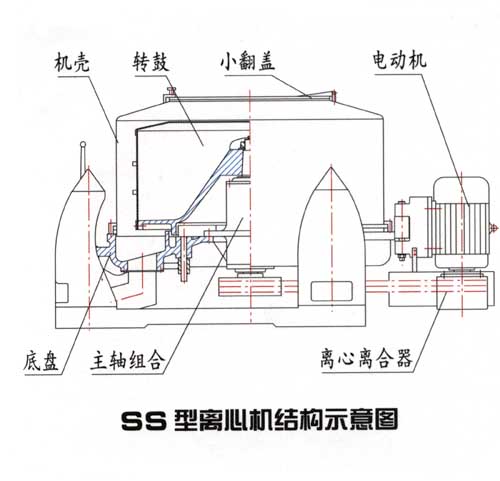

[三足式離心機結構原理]
SS型三足離心機由機殼、轉鼓、底盤、吊桿、減震壓簧、配料盒傳動部件、離合器、制動裝置部件組成。轉鼓有裝有摩擦離合器的電機起步輪通過三角帶傳動主軸輪,驅動繞主軸線回轉構成離心力場,當該機運轉正常時,從頂部加料管進入物料,物料在離心力場的作用下,均勻分布于轉鼓內壁,液體穿過離心機網經轉鼓濾孔而泄出,固體則被截留在轉鼓的內壁,當達到分離要求后,關閉電機,制動停機,由人工把物料從該機上部卸出。具有結構簡單、操作方便,通用性強等特點。
SS離心機可配備配重底座和減震器,不需要澆注基礎。
SSJ型離心機為潔凈型離心機,嚴格按照GMP衛生標準生產,符合GMP標準要求。
[三足式離心機用途和特點]
SS/SSJ型三足式上部卸料離心機適合分離含固相顆粒≥0.01毫米的懸浮液,固相顆??蔀榱?、結晶狀或纖維狀等形態,也可供成件物品(如紗束、紡織品等)的脫水。廣泛用于化工、制藥、食品、輕工等行業。例如:石膏、硫胺、芒硝、硫酸鐵、硫酸銅、硫酸鎳、氯化鉀、醋酸、硼砂、蘇打、橡膠添加劑,染料、塑料原料,肥皂、油脂、各種樹脂、食鹽、味精、食品添加劑、淀粉制糖、維生素、抗生素、除草劑、驅蟲劑、銅、鋅、鋁等礦粉脫水等。
[技術參數]
項目/
型號 |
轉 鼓
|
電機功率
(kw) |
分離
因數 |
機器
重量 (kg) |
外型 尺寸 |
|||
直徑
(mm) |
裝料限量
|
轉速
(r/min) |
工作容積
(L) |
|||||
SS/SSJ300
|
300
|
10
|
2500
|
5
|
1.1
|
1047
|
130/180
|
850*620*500
|
SS/SSJ450
|
450
|
21
|
1900
|
17
|
1.5
|
907
|
220/250
|
980*730*650
|
SS/SSJ600
|
600
|
50
|
1500
|
40
|
3
|
756
|
560/860
|
1350*1080*900
|
SS/SSJ800
|
800
|
120
|
1200/1500
|
90
|
5.5/7.5
|
645/1008
|
980/1380
|
1690*1380*980
|
SS/SSJ1000
|
1000
|
200
|
1000/1200
|
150
|
7.5/11
|
560/806
|
1300/1800
|
1890*1550*1000
|
SS/SSJ1200
|
1200
|
270
|
800
|
200
|
11
|
431
|
1800/2400
|
2200*1720*1400
|
SS/SSJ1500
|
1500
|
540
|
600
|
400
|
18.5
|
300
|
3200/4000
|
2750*2250*1500
|
[用戶定貨確認]
材質:與物料接觸部分可為普通全銹鋼、特殊不銹鋼、碳素鋼、襯塑離心機、鈦合金等。
驅動方式:普通電機或防爆電機帶離合器驅動、電磁調速電機驅動、普通電機或防爆電機的變頻驅動等。
制動方式:機械制動或電制動等。
機座型式:有基礎或無基礎等。
可按GMP規范設計、制造。

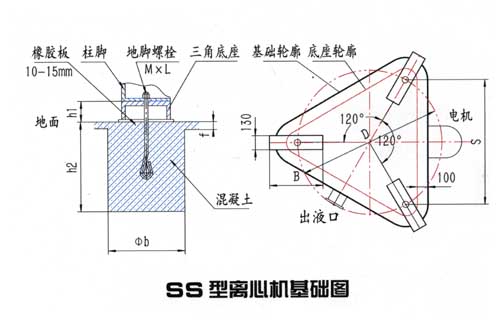

[安裝基礎圖]
[三足離心機安裝尺寸]
機型 |
S(mm) |
B(mm) |
a度 |
H0 |
H1 |
M |
SS300 |
465 |
16 |
120 |
100 |
300 |
14 |
SS450 |
658 |
18 |
120 |
110 |
350 |
16 |
SS600 |
901 |
19 |
120 |
130 |
400 |
18 |
SS800 |
1236 |
24 |
120 |
150 |
450 |
22 |
SS1000 |
1478 |
24 |
120 |
150 |
450 |
22 |
SS1200 |
1640 |
24 |
100 |
160 |
480 |
22 |
SS1500 |
2032 |
33 |
100 |
180 |
500 |
30 |
